Construção de Oficinas de Estrutura de Aço Industrial Grande - Edifícios de Estrutura de Aço
Especificações do Produto
| Aplicação |
Oficina de Estrutura de Aço Industrial |
| Características |
Edifícios de Estrutura de Aço para Construção |
| Tipo |
Oficina de Estrutura de Aço |
| Material de aço bruto |
Q235B, Q355B |
| Tratamento de superfície |
Pintura ou Galvanização por Imersão a Quente |
| Vida útil |
50 Anos |
| Parede e Telhado |
Painel sanduíche PU |
| Escopo de trabalho |
Projeto, Fabricação, Instalação |
Visão Geral do Produto

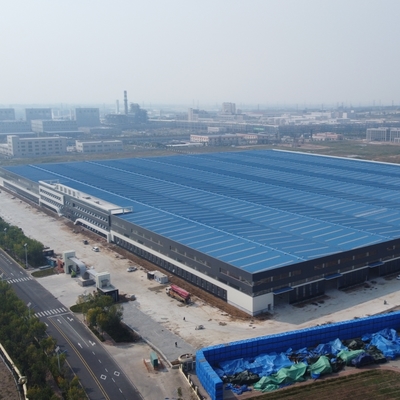

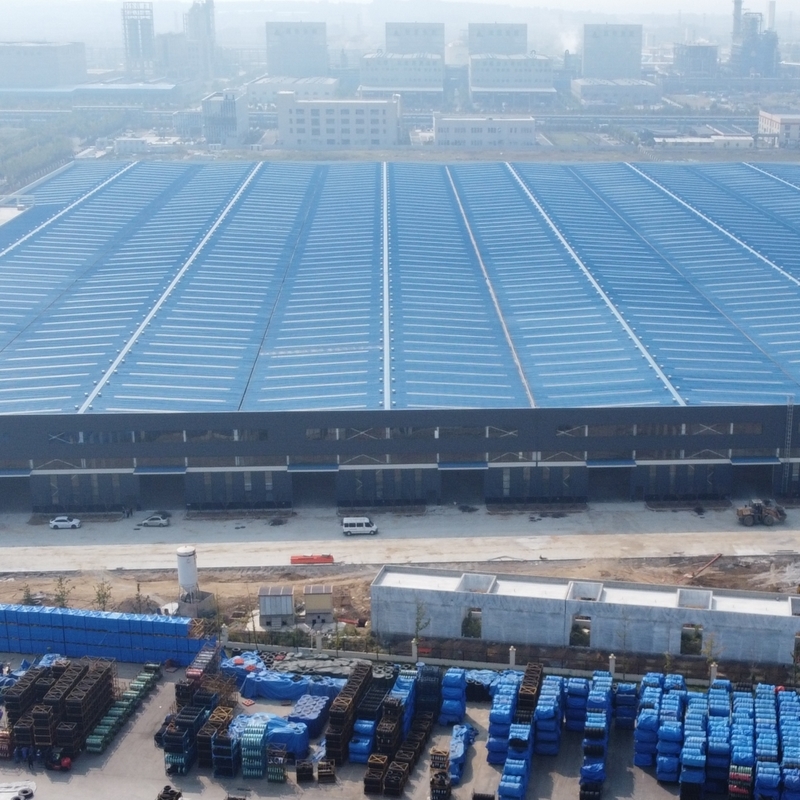

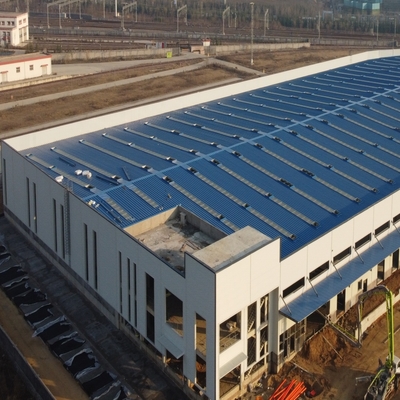

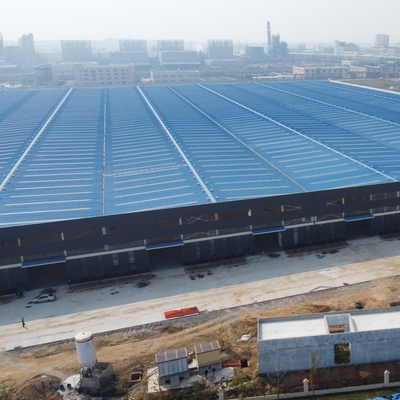

Os Edifícios de Construção de Oficinas de Estrutura de Aço Industrial Grande representam nosso projeto mais recente concluído. Esses edifícios industriais de armazéns de aço apresentam estruturas dobradas, compostas principalmente de aço, projetadas para oficinas de estrutura de aço de um andar. O sistema inclui treliças, colunas e fundações como os principais componentes de suporte de carga, conectados por painéis de telhado, vigas de guindaste e suportes para formar uma estrutura espacial completa.
Essas estruturas de aço são amplamente utilizadas em várias aplicações de construção, incluindo armazéns, oficinas, grandes fábricas, hangares, garagens, salões de exposição, instalações de armazenamento agrícola e centros logísticos.
Especificações do Projeto
| Tipo de Estrutura |
Cume único, vãos duplos |
| Comprimento |
150m |
| Largura |
50m |
| Altura da beira |
12m |
| Inclinação do telhado |
10% |
| Espaçamento da coluna da parede da empena |
7,5m |
| Telhado |
Painel sanduíche PU |
| Parede |
Painel sanduíche PU |
| Porta |
Porta de correr |
| Janela |
Clarabóia de fita |
| Diferença de altura entre interior e exterior |
300mm |
Materiais e Especificações Técnicas
Sistema de Estrutura de Aço Principal
| Estrutura principal |
Aço de seção H Q355, pintura alquídica, duas pinturas primárias, duas pinturas de acabamento |
| Terça do telhado |
XZ160*60*20*2.5, galvanizado |
| Terça da parede |
XZ160*60*20*2.5, galvanizado |
| Parafuso intensivo |
Grau 10.9 |
| Parafuso de fivela |
M20+2, aço Q235, processamento |
| Parafuso de ancoragem |
M24, aço Q235, processamento |
| Parafuso comum |
Parafuso galvanizado M20 |
| Parafuso comum |
Parafuso galvanizado M12 |
| Porca de suporte |
Parafuso galvanizado M12 |
Sistema de Contraventamento
| Contraventamento cruzado |
Barra de aço redonda Φ20 Q235, processo e pintada (pintura alquídica) |
| Contraventamento angular |
Aço angular L50*5 Q235, processo e pintado (pintura alquídica) |
| Contraventamento da coluna |
Barra de aço redonda Φ25 Q235, processo e pintada (pintura alquídica) |
| Barra de ligação |
Tubo de aço Φ127*3 Q235, processo e pintado (pintura alquídica) |
| Contraventamento de bateria |
Φ32*2.5, barra de aço redonda Φ12 Q235, processo e pintada (pintura alquídica) |
Sistema de Parede e Telhado
| Painel do telhado |
Painel sanduíche PU |
| Painel da parede |
Painel sanduíche PU |
| Cobertura de borda |
Chapa de cor de 0,5 mm, ângulo Alu. |
| Acessórios e acessórios |
Pregos, cola, etc. |
| Ventilador sem energia |
Diâmetro Φ600, aço inoxidável |

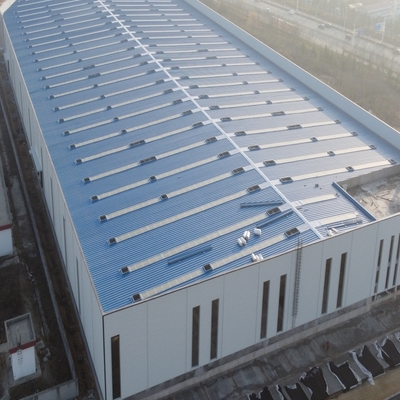

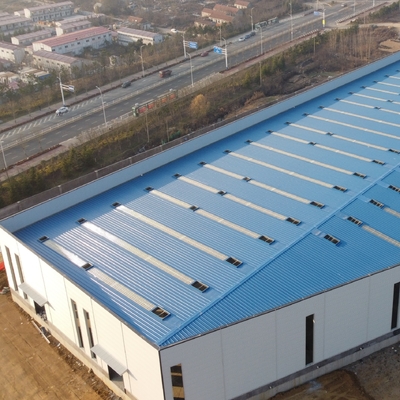

| Faixa de iluminação do céu |
1,2 mm FRP, camada dupla |
| Porta de correr |
Porta de painel sanduíche |
Sistema de Drenagem do Telhado
| Calha |
Chapa de aço colorida de 0,5 mm |
| Tubos de calha |
Tubo de PVC Φ110 |
Nossa Instalação de Produção de Estruturas de Aço
Qingdao Ruly Steel Engineering Co., Ltd é especializada em projeto, fabricação e instalação de estruturas de aço leves e pesadas. Nossa instalação de fabricação abrange 35.000㎡ com 20.000㎡ de área de oficina. Operamos várias linhas de produção, incluindo linhas de aço H leve/pesado, BOX e terças C/Z, equipadas com máquinas avançadas, como máquinas de corte a plasma.
Nossos Serviços
- Fabricação de aço estrutural, pintura, galvanização, pré-montagem
- Projeto, fabricação e instalação de edifícios de estrutura de aço pré-fabricados
- Aprofundamento ou projeto de desenhos de fabricação com base em desenhos arquitetônicos e de construção
- Serviço de consultoria de engenharia
Embalagem e Transporte
Todos os componentes estruturais, painéis, parafusos e acessórios são embalados para suportar o transporte marítimo em contêineres 40'HQ. Nossos trabalhadores qualificados usam guindastes e empilhadeiras em nosso local de carregamento da fábrica para garantir o carregamento sem danos.
