Detalhes do produto:
|
Aplicação: | Pre projetando construções de aço industriais | Características: | Construções pesadas da oficina do metal da engenharia |
---|---|---|---|
Tipo: | Edifícios de aço industrial | Material do aço cru: | Q235B, Q355B |
Tratamento de Superfícies: | Pintar ou a quente galvaniza | vida útil: | 50 anos |
Espaço de trabalho: | Projeto, fabricação, a instalação | Feixe e coluna: | aço da H-seção, aço entrelaçado, aço da caixa |
Realçar: | construção de aço industrial,construções industriais do metal |
Pre projetando construções de aço industriais/construções pesadas da oficina do metal da engenharia

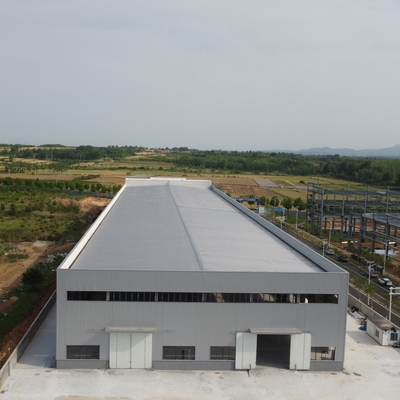

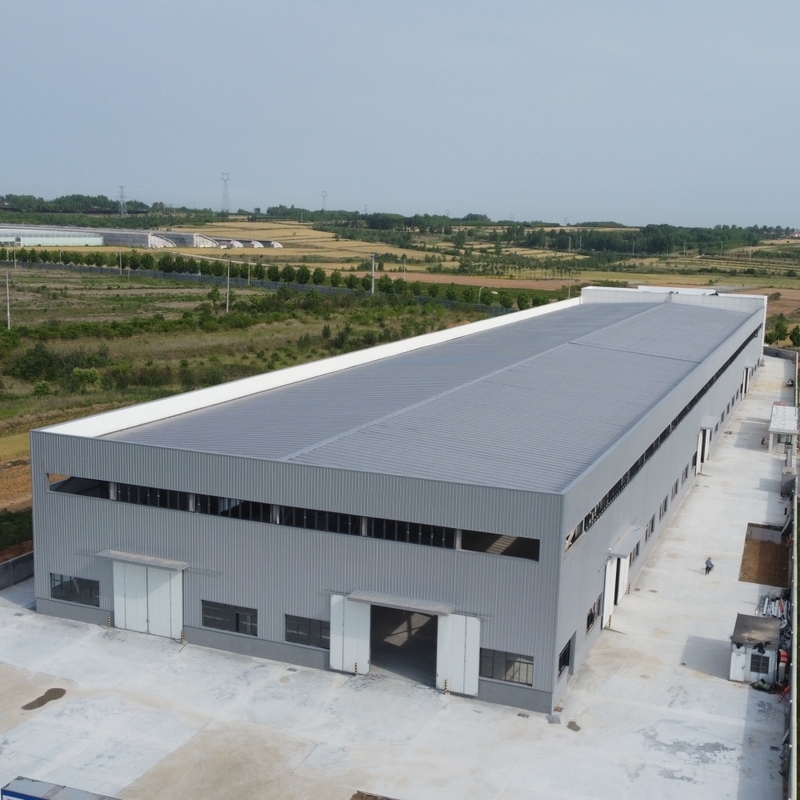

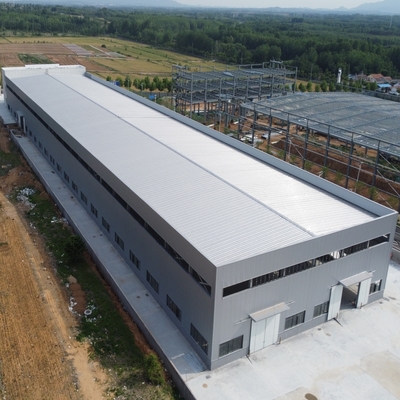

Pre projetando construções de aço industriais/construções pesadas da oficina do metal da engenharia. Esta é uma construção industrial pesada da oficina da construção de aço para a produção do cabo. É uma estrutura do quadro. Porque tem a máquina muito grande da produção nele, e a capacidade de alcance dos guindastes aéreos de 300 toneladas, nós projetamos a coluna de aço entrelaçada grande tamanho apoiar a carga. A altura da construção alcança 35.5m. A quantidade de Stee para o projeto do todo é aproximadamente 3500 toneladas.

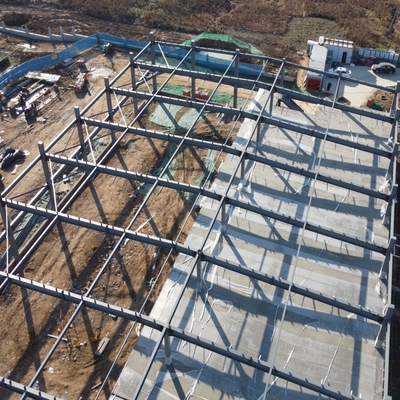

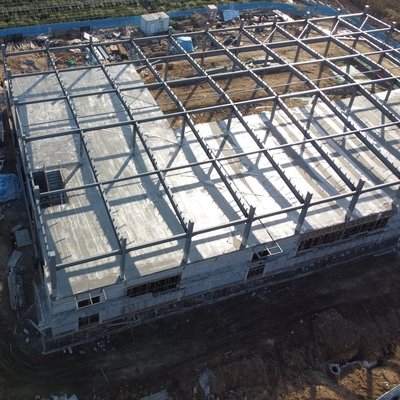

As oficinas resistentes da construção de aço são na maior parte estruturas do quadro, com uns ou vários guindastes resistentes. Umas ou várias camadas de plataformas da construção de aço são arranjadas geralmente na fábrica. A maioria dos materiais da construção de aço são aço H-dado forma largo-flange, colunas de aço da estrutura, o método da instalação é na maior parte conexão de parafuso de grande resistência, assim que o processo de manufatura dos componentes soldados do H-feixe e o controle da qualidade da instalação de grande resistência do parafuso são a chave à qualidade da estrutura da oficina.
Nome | Pre projetando construções de aço industriais/construções pesadas da oficina do metal da engenharia |
Tipo da estrutura | estrutura do quadro, telhado liso |
Comprimento | 160m |
Largura | 60m |
Altura do Eave | 35.5m |
Inclinação do telhado | 10% |
Quantidade de aço | 3500 toneladas |
Telhado |
painel de sanduíche grosso de 75 lãs de rocha do milímetro |
Parede | painel de sanduíche grosso de 75 lãs de rocha do milímetro |
Porta | Porta deslizante |
Janela | Claraboia da fita |
Diferença da altura entre interno e exterior | 300mm |
Sistema principal da armação de aço | |
Estrutura principal | O aço Q355 da seção de H, pintura do alkyd, dois pintura preliminar, dois termina pintar. |
Purlin do telhado | XZ160*60*20*2.5, galvanizado |
Purlin da parede | XZ160*60*20*2.5, galvanizado |
Parafuso intensivo | Categoria 10,9 |
Gire o parafuso da curvatura | M20+2, aço Q235, processando |
Parafuso de âncora | M24, aço Q235, processando |
Parafuso ordinário | Parafuso galvanizado M20 |
Parafuso ordinário | Parafuso galvanizado M12 |
Porca da cinta | Parafuso galvanizado M12 |
Sistema de apoio | |
Cinta transversal | Φ20 barra de aço redonda Q235, processo e pintado (pintura do alkyd) |
Cinta do ângulo | Aço Q235 do ângulo L50*5, processo e pintado (pintura do alkyd) |
Apoio da coluna | Φ25 barra de aço redonda Q235, processo e pintado (pintura do alkyd) |
Barra de laço | Φ127*3 tubulação de aço Q235, processo e pintado (pintura do alkyd) |
Cinta da massa | Φ32*2.5, Φ12 barra de aço redonda Q235, processo e pintado (pintura do alkyd) |
Sistema da parede & do telhado | |
Painel do telhado | Painel ondulado de placa de aço ou de sanduíche (vidro de EPS/fiber/rocha wool/PU) |
Painel de parede | Painel ondulado de placa de aço ou de sanduíche (vidro de EPS/fiber/rocha wool/PU) |
Tampa da borda | placa da cor de 0.5mm, ângulo Alu. |
Encaixes & acessórios | Pregos, colagem etc. |
Ventilador Unpowered | Diâmetro Φ600, de aço inoxidável |
Faixa de iluminação do céu | 1.2mm FRP, dupla camada |
Porta deslizante | porta de painel do sanduíche |
Sistema de drenagem do telhado | |
Calha | placa de aço da cor de 0.5mm |
Tubulações de Rainspout | Tubulação do PVC Φ110 |
Muitos clientes visitaram nossa cooperação da fábrica a longo prazo. A “qualidade em primeiro lugar, cliente em primeiro lugar” é nosso princípio da empresa. Nós obtemos a reputação sadia devido a nossa boa qualidade e prestamo-la serviços de manutenção. Entrementes, nós pagamos a atenção ao trabalho da equipe e avaliamos a cooperação vantajoso para as duas partes, que nos guiaria muito mais longe.

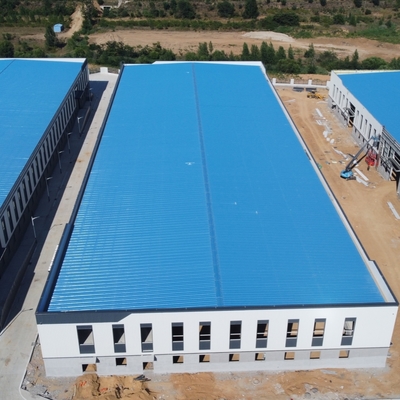

Nós podemos produzir a luz e construções pesadas da construção de aço, tais como o armazém, oficina, armazenamento, materiais de construção, escritório de aço que buiding, fábrica da elevação alta, planta, salão de exposição, telha de aço.
A seguinte pergunta que nós precisamos de saber antes de fazer o preço. Apenas sinta livre encher-se o que você conhece.
1 | Lugar (onde será construído?) | _____country, área |
2 | Tamanho: length*width*height | _____mm*_____mm*_____mm |
3 | carga de vento (velocidade do vento máxima) | _____kn/m2, _____km/h, _____m/s |
4 | carga da neve (altura máxima da neve) | _____kn/m2, _____mm |
5 | anti-terremoto | _____level |
6 | brickwall necessário ou não | Se sim, 1.2m alto ou 1.5m alto |
7 | isolação térmica | Se sim, o EPS, lã da fibra de vidro, rockwool, painéis de sanduíche do plutônio será sugerido; . se não, as chapas de aço do metal serão aprovadas. O custo dos últimos será muito abaixe do que isso do anterior |
8 | quantidade & tamanho da porta | _____units, mm*___ do ___(largura) (altura) milímetro |
9 | quantidade & tamanho da janela | _____units, mm*___ do ___(largura) (altura) milímetro |
10 | guindaste necessário ou não | Se sim, _____units, weight____tons de levantamento do máximo; _____m de levantamento da altura do máximo |
