Detalhes do produto:
|
| Aplicação: | Construções de aço estruturais do armazém do telhado do fardo | Tipo: | Armazém de aço do telhado do fardo |
|---|---|---|---|
| Serviço: | Fabricação de aço do fardo | Material de aço cru: | Q235B, Q355B |
| Tratamento de superfície: | A pintura ou a quente galvanizam | Vida útil: | 50 anos |
| Parede e telhado: | Lãs de vidro | Espaço de trabalho: | Projeto, fabricação, a instalação |
| Realçar: | Construção da construção de aço,construções de armazenamento do metal,Armazém de aço estrutural do telhado do fardo |
||
Fabricação de aço de aço estrutural do fardo das construções do armazém do telhado do fardo

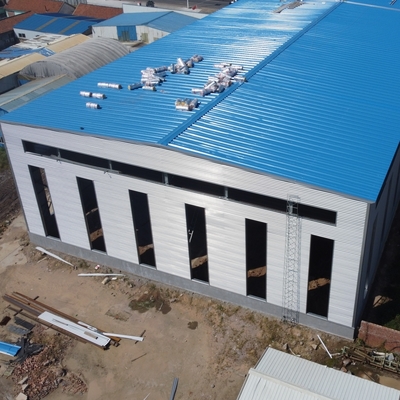

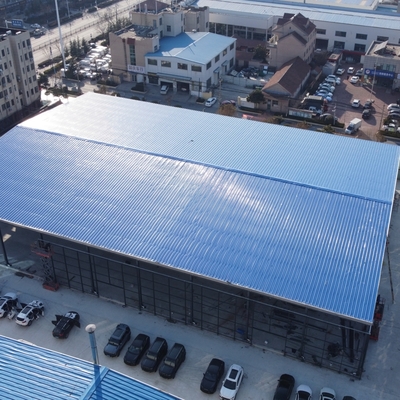

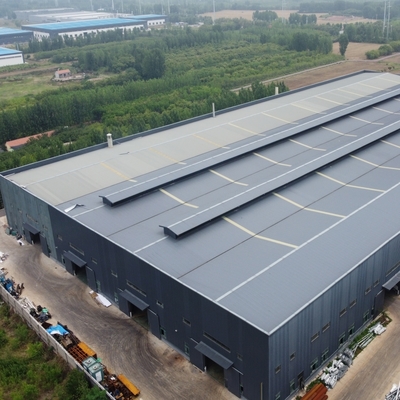

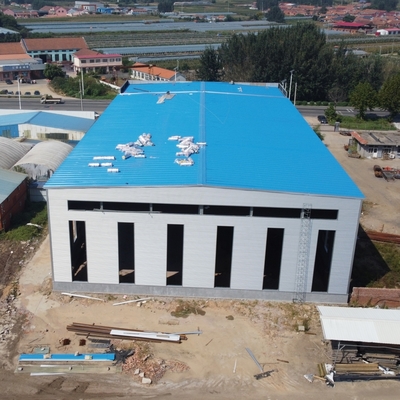

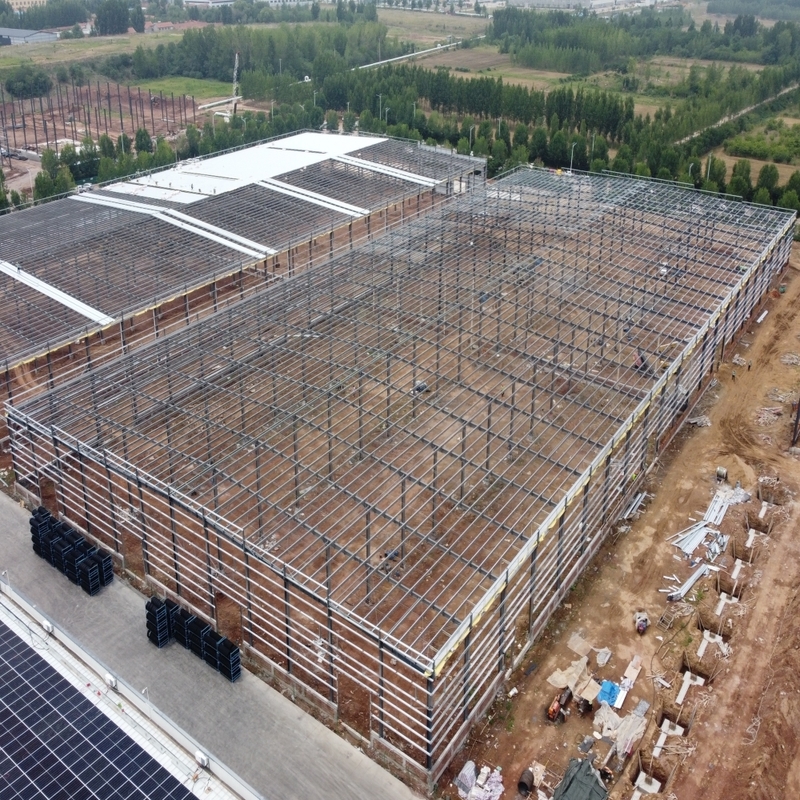

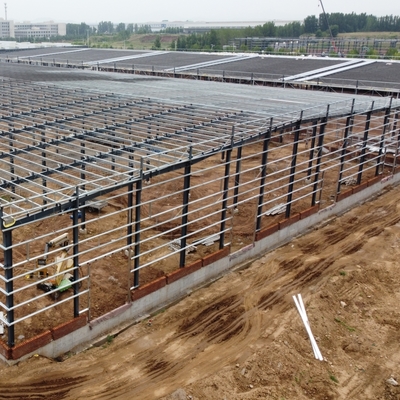

Esta é uma construção do armazém do telhado do fardo da armação de aço. Comparado com a viga de aço da H-seção como a estrutura de telhado, o telhado do fardo podia ser aplicado à construção do período maior e salvar a quantidade de aço, melhor estabilidade da estrutura.
A estrutura do fardo é um formulário estrutural relativamente comum da construção de aço. Porque tem as características do grande período e da grande forma, é usada frequentemente em construções de armação de aço em grande escala, em estádios, em estações, em aeroportos e em outras grandes construções públicas. Nos últimos anos, o desenvolvimento rápido de estradas de ferro de alta velocidade e interurbano. Este tipo de estrutura é usado frequentemente na construção da estação do trânsito do trilho.
| Nome |
Fabricação de aço de aço estrutural do fardo das construções do armazém do telhado do fardo |
| Tipo da estrutura | Telhado do fardo, multi períodos |
| Comprimento | 120m |
| Largura | 100m |
| Altura do Eave | 11m |
| Inclinação do telhado | 10% |
| Gable Wall Column Spacing | 7.5m |
| Telhado |
painel de sanduíche grosso de 75 lãs de rocha do milímetro |
| Parede | painel de sanduíche grosso de 75 lãs de rocha do milímetro |
| Porta | Porta deslizante |
| Janela | Claraboia da fita |
| Diferença da altura entre interno e exterior | 300mm |
| Sistema principal da armação de aço | |
| Estrutura principal | Seção Q355 de aço de H, pintura do alkyd, dois pintura preliminar, pintura do revestimento dois. |
| Purlin do telhado | XZ160*60*20*2.5, galvanizado |
| Purlin da parede | XZ160*60*20*2.5, galvanizado |
| Parafuso intensivo | Categoria 10,9 |
| Parafuso da curvatura da volta | M20+2, Q235 de aço, processando |
| Parafuso de âncora | M24, Q235 de aço, processando |
| Parafuso ordinário | Parafuso galvanizado M20 |
| Parafuso ordinário | Parafuso galvanizado M12 |
| Porca da cinta | Parafuso galvanizado M12 |
| Sistema de apoio | |
| Cinta transversal | Barra de aço Q235 do círculo Φ20, processo e pintado (pintura do alkyd) |
| Cinta do ângulo | L50*5 ângulo Q235 de aço, processo e pintado (pintura do alkyd) |
| Apoio da coluna | Barra de aço Q235 do círculo Φ25, processo e pintado (pintura do alkyd) |
| Barra de laço | Φ127*3 tubulação de aço Q235, processo e pintado (pintura do alkyd) |
| Cinta da massa | Φ32*2.5, barra de aço Q235 do círculo Φ12, processo e pintado (pintura do alkyd) |
| Sistema da parede & do telhado | |
| Painel do telhado | painel de sanduíche grosso de 75 lãs de rocha do milímetro |
| Painel de parede | painel de sanduíche grosso de 75 lãs de rocha do milímetro |
| Tampa da borda | placa da cor de 0.5mm, ângulo Alu. |
| Encaixes & acessórios | Pregos, colagem etc. |
| Ventilador Unpowered | Diâmetro Φ600, de aço inoxidável |
| Faixa de iluminação do céu | 1.2mm FRP, dupla camada |
| Porta deslizante | porta de painel do sanduíche |
| Sistema de drenagem do telhado | |
| Calha | placa de aço da cor de 0.5mm |
| Tubulações de Rainspout | Tubulação do PVC Φ110 |
Todos os componentes da estrutura, painéis, parafusos e meio acessórios bewell embalado com transporte apropriado do oceano do pacote padrão e carregado em 40' QG.
Todos os produtos são carregados no local de carregamento de nossa fábrica usando o guindaste e a empilhadeira por nossos trabalhadores qualificados, que impedirão os bens a ser danificados.
A seguinte pergunta que nós precisamos de saber antes de fazer o preço. Apenas sinta livre para encher-se o que você conhece.
| 1 | Lugar (onde será construído?) | _____country, área |
| 2 | Tamanho: length*width*height | _____mm*_____mm*_____mm |
| 3 | carga de vento (velocidade do vento máxima) | _____kn/m2, _____km/h, _____m/s |
| 4 | carga da neve (altura máxima da neve) | _____kn/m2, _____mm |
| 5 | anti-terremoto | _____level |
| 6 | o brickwall precisou ou não | Se sim, 1.2m alto ou 1.5m alto |
| 7 | isolação térmica | Se sim, o EPS, lã da fibra de vidro, rockwool, painéis de sanduíche do plutônio será sugerido; . se não, as chapas de aço do metal serão aprovadas. O custo dos últimos será muito mais baixo do que isso do anterior |
| 8 | quantidade & tamanho da porta | _____units, mm*___ do ___(largura) (altura) milímetro |
| 9 | quantidade & tamanho da janela | _____units, mm*___ do ___(largura) (altura) milímetro |
| 10 | guindaste necessário ou não | Se sim, _____units, weight____tons de levantamento máximos; _____m de levantamento máximo da altura |
